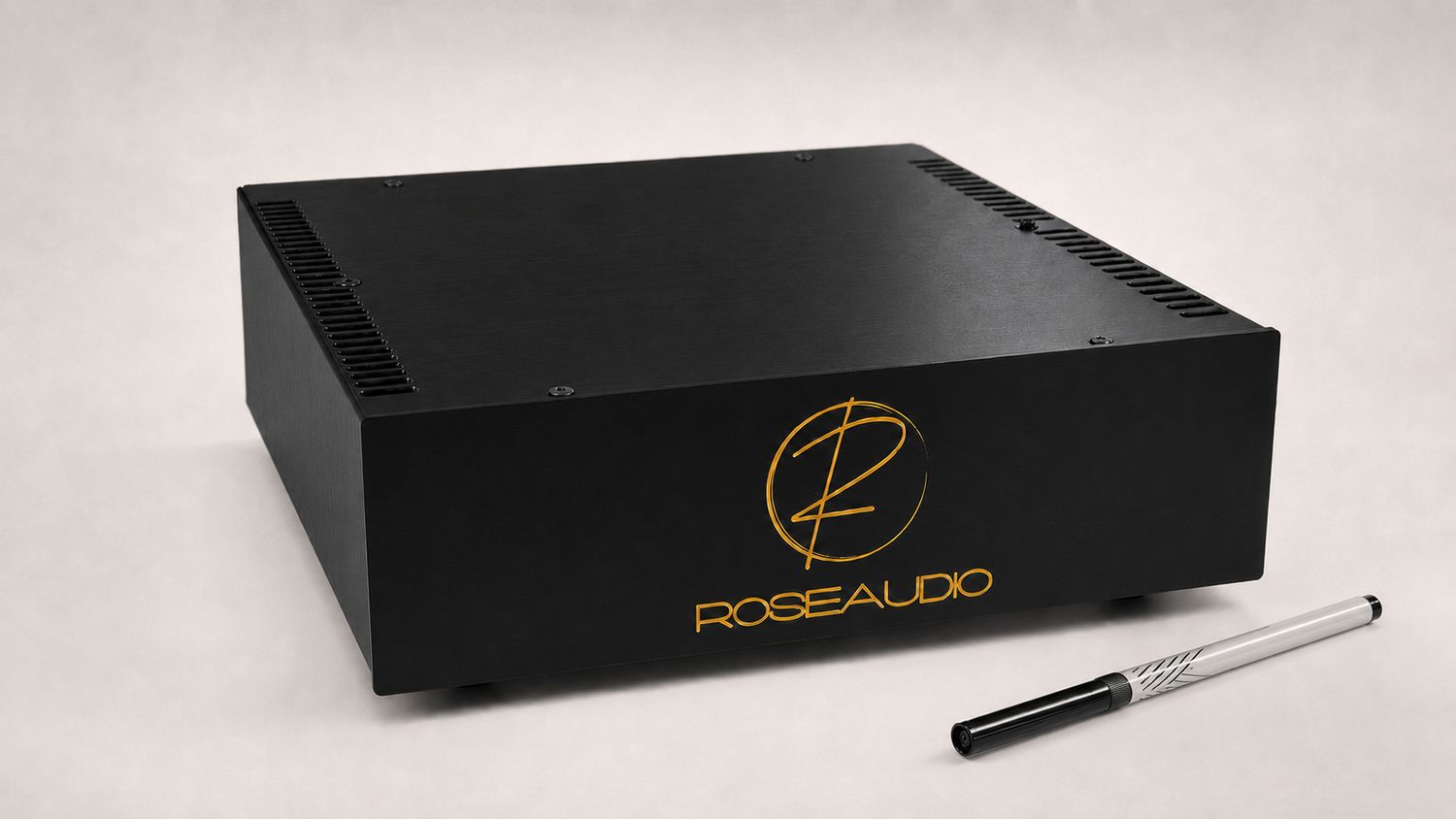

RoseAudio ULTRA LOW NOISE V3

Une alimentation conçue pour les électroniques audio numériques

La RoseAudio ULB V3 est une alimentation linéaire ultra-faible bruit développée pour les streamers, switches réseau, horloges, interfaces numériques, DAC et autres équipements sensibles à la qualité de leur alimentation.

Son architecture associe pré-régulation, régulation finale très faible bruit et forte capacité en courant.

---

Double étage de régulation

Avant d’alimenter les régulateurs de sortie, la tension passe par un étage de pré-régulation dédié.

Cette première étape permet de fournir aux régulateurs finaux une tension déjà stabilisée et mieux maîtrisée, afin de réduire les contraintes sur l’étage de sortie et d’optimiser son fonctionnement.

La régulation finale est assurée par six LT3045 montés en parallèle.

Cette architecture permet de combiner :

• très faible bruit ;
• excellente réjection des perturbations ;
• faible impédance de sortie ;
• capacité en courant jusqu’à 3 A.

---

6 × LT3045 en parallèle

Le LT3045 est un régulateur linéaire conçu pour les applications très faible bruit.

RoseAudio utilise six LT3045 en parallèle afin d’augmenter la capacité en courant tout en conservant les performances de cette technologie.

L’étage de sortie bénéficie également d’un découplage optimisé destiné à maintenir une alimentation propre et stable sur une large plage de fréquences.

---

De 3,3 V à 15 V

La RoseAudio ULB V3 est disponible dans différentes tensions comprises entre :

3,3 V et 15 V

Elle peut ainsi être adaptée à de nombreux équipements :

• streamers réseau ;
• switches audiophiles ;
• horloges ;
• Raspberry Pi et Compute Module ;
• interfaces USB et numériques ;
• DAC ;
• équipements réseau et audio compatibles.

---

Une conception centrée sur la qualité de l’alimentation

Dans les circuits numériques, les perturbations ne se limitent pas au simple bruit basse fréquence.

Des composantes haute fréquence peuvent également circuler par les alimentations, les masses et les interconnexions.

La ULB V3 a donc été conçue autour de plusieurs points essentiels :

• pré-régulation ;
• régulation ultra-faible bruit ;
• filtrage haute fréquence ;
• découplage soigné ;
• distribution optimisée des courants ;
• implantation étudiée pour limiter les perturbations parasites.

---

Caractéristiques principales

• Alimentation linéaire Ultra Low Noise
• Pré-régulation dédiée
• Double étage de régulation
• Niveau de bruit théorique ≈ 0,33 µV RMS (10 Hz–100 kHz), précédé d'un étage de pré-régulation dédié.
• Courant maximal : 3 A
• Tensions disponibles : 3,3 V à 15 V
• Conception dédiée aux équipements audio et numérique
